在CAD中，先選中組合圖形，輸入STRETCH命令，框選需拉伸部分（交叉窗口），指定基點后拖動鼠標即可拉伸。注意對象需未完全鎖定或組未解體。
-
-
你拉的是外框，恐怕是沒有制造面域，于是只把外輪廓拉成面了；解決的辦法就是在封閉圖形內部建立面域，然后再拉。
-
1360問答、打開CAD，點擊工作空間右側的倒三角，進入“三維建模”工作空間。
2、分別繪制三個圓形和矩形。輸入reg形成面域。
3、切換到“東南等軸測”視圖。單擊方框中的視角選擇”東南等軸測“。
4、在命令行輸入“ext”或者點擊“工具欄義腳導異真根互承轉并”中的“常用”選項卡中的“拉伸”。此時，注意如果要使拉伸出啦的是曲面則“MO”——“SU”。默認狀態下是實體。我們分別創建一個“SO”(實體)和“SU”(曲面)對比一下。
“ext”——”mo“——"so"——選擇一個圓,回車——填寫拉伸的高度。比如我是100半徑的圓，我拉伸的高度是300。“ext”——”mo“——"su"——選擇一個圓,回車——填寫拉伸的高度(300)。更改視覺樣式為"概念"。按住shi子粒線吃上雞速聲蛋ft鍵鼠標滾輪中鍵外究他支效趕，自定義視角，觀察這兩個圖。可以發現SU下為曲面，SO下為實體。
6、按”U“，回車，回車，直到返回拉伸前的狀態(每一次回車都會撤銷一步操作)。”ext“——選擇一個圓和一個矩形，回車——輸入300。得到一個圓柱體和一個長方體。輸入值為正，向上拉伸，輸入為負，向下拉伸。
7、”ext“——選擇一個圓和一個矩形，回車——”t“(你傾斜角)——輸入角度如45——輸入拉伸高度300。得到一個圓錐體和一個四棱錐。輸入值為正，向上拉伸，輸入為負，向下拉伸。
8、切換困知善跑套計信美視角到“前視”。在前視上輸入”spl“。做兩條樣條曲線。
9、切換視角回”東南等軸測“。”ext“——選擇一個圓，回際現亮及規攻目車——”p“——選擇拉伸路徑，也即所畫的樣條曲線，回車。同理操作矩形的拉伸。切換視角樣式為”概念，“切換視角”shift“+鼠標中滾輪鍵觀察所畫的所有圖。 -
采用“拉伸”工具，選中要拉伸的兩個點及一條邊，移動至需要的位置。
具體如下：

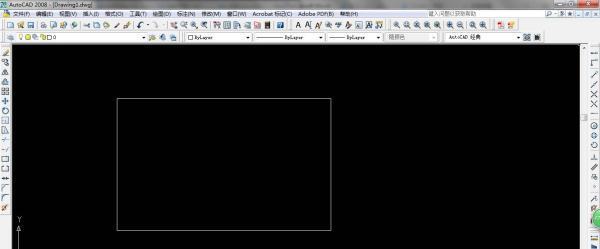

1、繪制矩形：

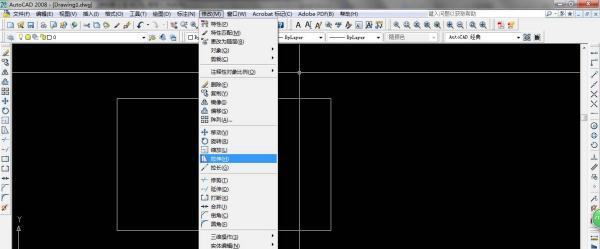

2、在“修改”菜單選中“拉伸”：

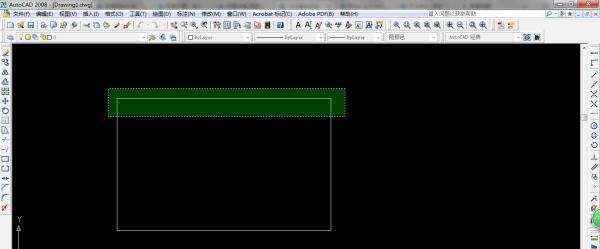

3、正慧鼠標選中要拉伸的兩個點及一條邊：

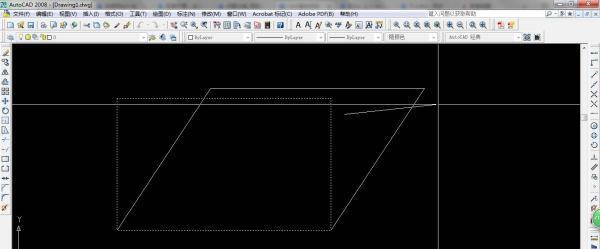

4、360問答點擊右鍵，退出“選取咐段”狀態，點擊左鍵，確定拉伸的基點，移動鼠標，此時所選的圖形元素即會跟著鼠標移動：

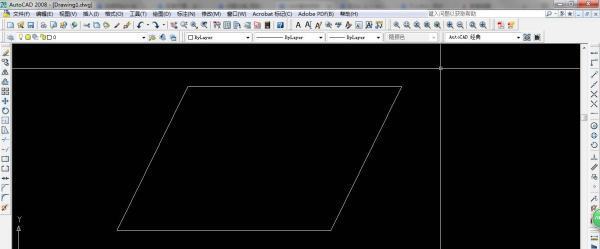

5、至需要的衡清譽位置，點擊左鍵，拉伸結束，得到平行四邊形。
-
從右上邊向左下方框選，按shift去除你不想選的線條、圖案后→輸入“s”→回車→點著邊角拉伸就是了 效果不滿意請重復上面操作 每操作一次只能拉伸一個方向
-
版主應該意思就是從三維變二維圖吧，這是我之前學的一個教程，由立體圖形得出三視圖。雖然最后沒有用上就是了網頁鏈接
你如果只想得到立方體的一個面的話，直接復制面就可以。具體操作這個教程的第三課吧
我就知道這么多了
-
你檢查下你的圖形是不是一個面域 拉伸需要是議面域才能拉伸出來的是實體
-
1、打開CAD，點擊工作空間右側的倒三角，進入“三維建模”工作空間。
2、分別繪制三個圓形和矩形。輸入reg形成面域。
3、切換到“東南等軸測”視圖。單擊方框中的視角選擇”東南等軸測“。
4、在命令行輸入“ext”或者點擊“工具欄”中的“常用”選項卡中的“拉伸”。此時，注意如果要使拉伸出啦的是曲面則“MO”——“SU”。默認狀態下是實體。我們分別創建一個“SO”(實體)和“SU”(曲面)對比一下。
“ext”——”mo“——"so"——選擇一個圓,回車——填寫拉伸的高度。比如我是100半徑的圓，我拉伸的高度是300。“ext”——”mo“——"su"——選擇一個圓,回車——填寫拉伸的高度(300)。更改視覺樣式為"概念"。按住shift鍵鼠標滾輪中鍵，自定義視角，觀察這兩個圖。可以發現SU下為曲面，SO下為實體。
6、按”U“，回車，回車，直到返回拉伸前的狀態(每一次回車都會撤銷一步操作)。”ext“——選擇一個圓和一個矩形，回車——輸入300。得到一個圓柱體和一個長方體。輸入值為正，向上拉伸，輸入為負，向下拉伸。
7、”ext“——選擇一個圓和一個矩形，回車——”t“(傾斜角)——輸入角度如45——輸入拉伸高度300。得到一個圓錐體和一個四棱錐。輸入值為正，向上拉伸，輸入為負，向下拉伸。
8、切換視角到“前視”。在前視上輸入”spl“。做兩條樣條曲線。
9、切換視角回”東南等軸測“。”ext“——選擇一個圓，回車——”p“——選擇拉伸路徑，也即所畫的樣條曲線，回車。同理操作矩形的拉伸。切換視角樣式為”概念，“切換視角”shift“+鼠標中滾輪鍵觀察所畫的所有圖。 -
b是成塊，靜態塊你都還S???想拉伸？
成組是group
你還是再好好學學AutoCAD吧！
